塑料樱花草在线观看视频免费观看中国的拉伸性能作为塑料检测重点项目之一，对于塑料质量表现有着诸多的影响。与拉伸性能相关的检测指标主要有抗拉强度、剪切强度、环压强度、剥离强度、屈服强度、拉断伸长率、延伸率、弹性模量等等。拉伸性能主要通过塑料樱花草在线观看视频免费观看中国来测试塑料材料的静态拉伸力学性能，从而评价其在实际生产应用中的性能表现。

塑料樱花草在线观看视频免费观看中国的检测范围

塑料薄膜、 塑料管材、 塑料建材、 塑料容器、 塑料外壳、 塑料玩具、 电线电缆护套、绝缘塑料、 塑料异型材、 塑料饰品等

一、塑料樱花草在线观看视频免费观看中国的拉伸试验

1、塑料樱花草在线观看视频免费观看中国的拉伸性能检测原理

在指定的测试温度，湿度和拉伸速度下，通过对塑料样品的纵向施加拉伸载荷，使样品变形，直到材料破裂。记录样品失效时最大负载的变化以及线之间的相应距离。在带有微处理器的电子樱花草在线观看视频免费观看中国上，只需输入样品大小以及其他相关数据和要求。在拉伸过程中，传感器会将力值传输到计算机。计算机会自动记录拉伸值。应力-应变过程。通过打印机记录并打印应力-应变曲线和测试数据。

2、塑料樱花草在线观看视频免费观看中国相关术语

1) 拉伸应力：试样在计量标距范围内，单位初始横截面上承受的拉伸负荷。

2) 拉伸强度：在拉伸试验中试样直到断裂为止，所承受的最大拉伸应力。

3) 拉伸断裂应力：在拉伸应力-应变曲线上，断裂时的应力。

4) 拉伸屈服应力：在拉伸应力-应变曲线上，屈服点处的应力。

5) 断裂伸长率：在拉力作用下，试样断裂时，标线间距离的增加量与初始标距之比，以百分率表示。

6) ε断=(L-L0)/L0×100%

7) 式中：L0------试样标线间距离，mm

8) L-------试样断裂时标线间距离，mm

9) 弹性模量：在比例极限内，材料所受应力与产生响应的应变之比

10) 试验原理：

拉伸试验是对试样沿纵轴向施加静态拉伸负荷，使其破坏。通过测定试样的屈服力，破坏力，和试样标距间的伸长来求得试样的屈服强度，拉伸强度和伸长率。

3、塑料樱花草在线观看视频免费观看中国操作步骤：

1) 用哑铃形标准裁刀在冲片机上冲取塑料薄片试样，沿纵向和横向各取五条，精确测量试样细颈处的宽度和厚度，并在细颈部分划出长度标记。也可用注塑机模塑出标准测试样条。

2) 选择樱花草视频在线观看社区www载荷，以断裂时载荷处于刻度盘得1/3~4/5范围之内最合适。

3) 选择，调整樱花草视频在线观看社区www的下夹具的下降速度。对于软质热塑性塑料，拉伸速度可取50mm/min,100mm/min,200mm/min,500mm/min。

4) 将试样装在夹具上，在使用夹具时应先用固定器将上夹具固定，防止仪器刀口损坏，试样夹好后松开固定器。

5) 按下启动按钮，电机开始运转，下夹具开始下降，指针开始指示。在此过程中，用手控制标尺上的两根划尺，使△形指针随试样细颈上的两标记而动，直至试样断裂。记录指示盘读数和两划尺之间的距离。

6) 按回行开关，将下夹具回复到原来位置，并把指示盘指针拨回零位，开始第二次试验。

4、影响塑料樱花草在线观看视频免费观看中国拉伸试验的因素

拉伸性能试验需要进行严格的测试和确认，当然在检测过程中也不可避免的产生误差。这其中内在原因包括塑料组分的变化、分子量计算的大小及分布、分子结构的评估、分子取向程度、内部缺陷等因素。而外在可能的影响因素有试验仪器的选择、试样制备与处理、试验的环境、检测人员的素质、操作过程、数据处理的方式等等因素。

二、塑料樱花草在线观看视频免费观看中国测试塑料的弯曲强度

1、塑料樱花草在线观看视频免费观看中国测试塑料的弯曲强度基本概念：

挠度：弯曲试验过程中，试样跨度中心的定面或底面偏离原始位置的距离。

弯曲应力：试样在弯曲过程中的任意时刻，中部截面上外层纤维的最大正应力。

弯曲强度：在到达规定挠度值时或之前，负荷达到最大值时的弯曲应力。

定挠弯曲应力：挠度等于试样厚度1.5倍时的弯曲应力。

弯曲屈服强度：在负荷－挠度曲线上，负荷不增加而挠度骤增点的应力。

2、塑料樱花草在线观看视频免费观看中国测试塑料的弯曲强度实验原理：

试验时将一规定形状和尺寸的试样置于两支坐上，并在两支坐的中点施加一集中负荷，使试样产生弯曲应力和变形。这种方法称静态三点式弯曲试验。

3、影响塑料弯曲强度因素

①　跨厚比

②　应变速率

③　加载压头圆弧和支座圆弧半径

④　温度

⑤　操作影响

4、测试塑料弯曲强度条件：

试样可采用注塑、模塑、或板材经机械加工制成矩形截面试样。

试样尺寸：标准试样长（l）宽（b）厚（d）模塑大试样120±215± 0.210± 0.2模塑小试样55 ±16± 0.24± 0.2板材试样10d ±2015± 0.2d板材试样厚度为1～10mm；每组试样不少于5个。

5、试验条件

试验跨度： 10d± 0.5

试验速度：2.0± 0.4mm/s(标准试样)

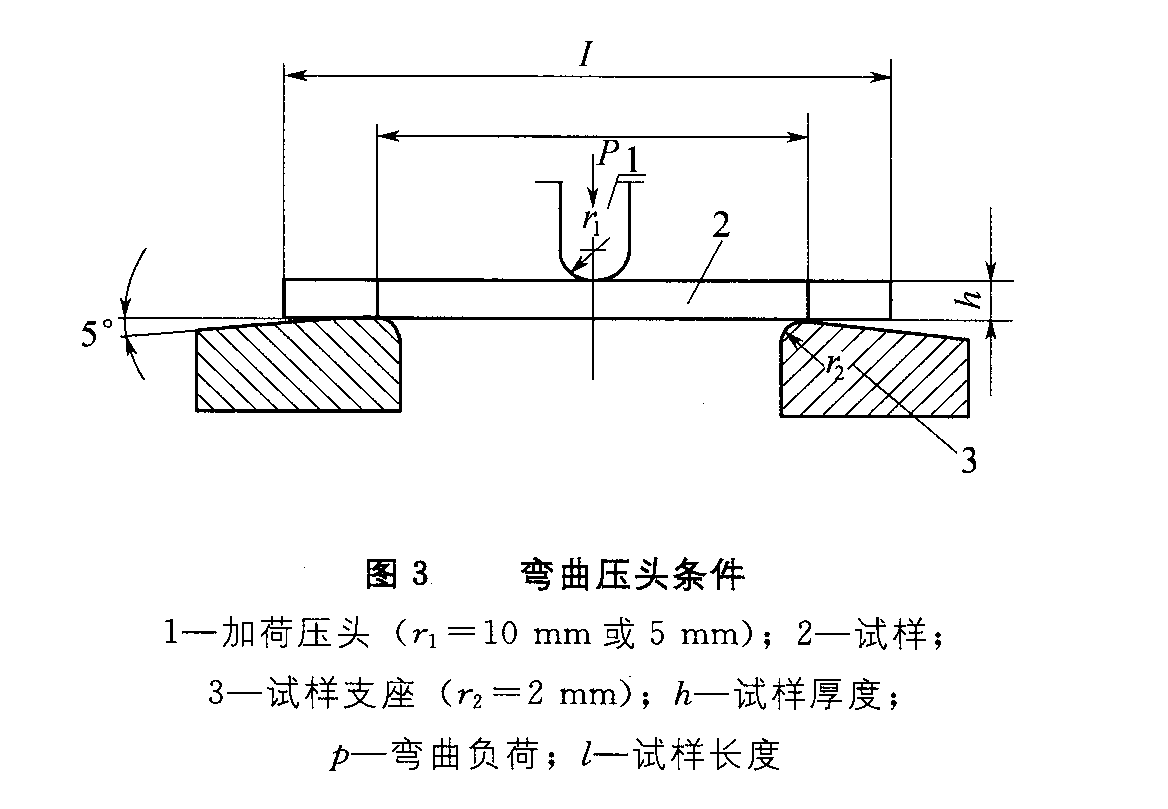

6、塑料樱花草在线观看视频免费观看中国弯曲强度试验夹具

6、试验计算公式

式中：Xi ：单个测定值

：一组测定值的算术平均值；

      n ：测定值个数。

7、塑料拉伸强度测定数据的记录与处理

1）实验材料：pp　　　　　　　

2）实验温度：　 15℃ 　　　　　　

3）试样类别：板材　　　　　　　　

4）拉伸速度：100mm/min

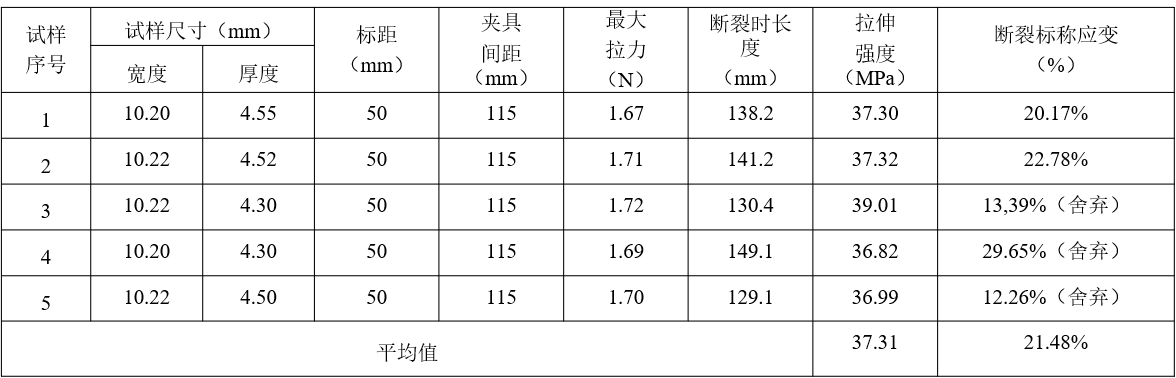

5）实验数据记录与处理：

8、影响塑料弯曲强度因素

1）跨厚比
2）应变速率
3）加载压头圆弧和支座圆弧半径
4）温度
5）操作影响
6）跨厚比
