一、汽车公司钢棒拉伸试验方案

送检单位：东风汽车某下属公司
试验方案：金属材料拉伸试验方案
计算标准：GB/T 228.1-2010
试样形状：棒材
试验日期：2012-05-28 18:42:33
试验时间：258.266663 s
试验速度：2 mm/min
湿度：26 %
温度：69 ℃
引伸计标距（Le）：50 mm
试验设备：樱花草在线影视www中文字幕10T电子万能樱花草视频在线观看社区www KZ5105
试验夹具：M16螺纹夹具（高温拉伸夹具）
二、汽车公司钢棒拉伸试验备注：

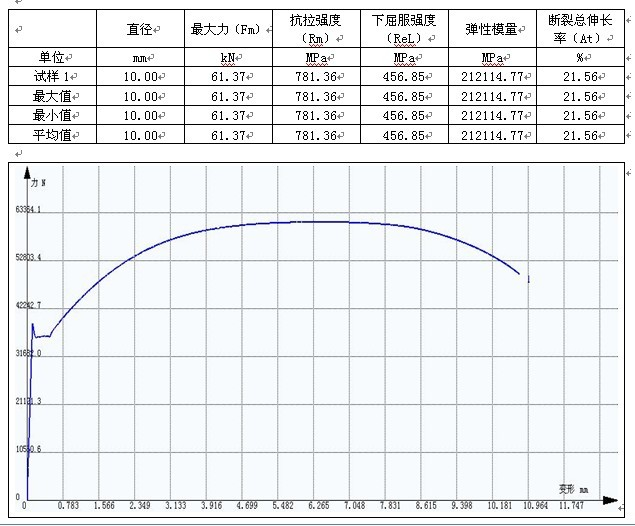

此试验报告为样品1的测试结果,本试验报告仅供参考.  直径 最大力（Fm） 抗拉强度（Rm） 下屈服强度（ReL） 弹性模量 断裂总伸长率（At）
单位 mm kN MPa MPa MPa %
试样1 10.00 61.37 781.36 456.85 212114.77 21.56
最大值 10.00 61.37 781.36 456.85 212114.77 21.56
最小值 10.00 61.37 781.36 456.85 212114.77 21.56
平均值 10.00 61.37 781.36 456.85 212114.77 21.56
