一、打包带拉伸试验方案
计算标准：GB-T 228-2002          试样材质：打包带
试验日期：2011-12-08 14:09:51    试验时间：141.600006 s
试验速度：10 mm/min              湿度：80 %                       温度：20 ℃
试样形状：板材                      引伸计标距（Le）：50 mm

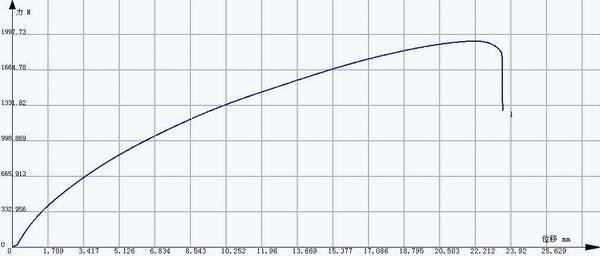

二、打包带拉伸试验结果
单位         最大力（Fm） 抗拉强度（Rm） 弹性模量     断后伸长率（A）
kN                     MPa                          MPa            %
试样1       1.934        644.754          3136.65                      50.000
最大值       1.934        644.754          3136.65                   50.000
最小值       1.934        644.754          3136.65                    50.000
平均值        1.934        644.754          3136.65                   50.000

三、打包带拉伸试验方案参考：
包装用打包带(捆扎带)系以聚乙烯，聚丙烯树脂为主要原料，也有以尼龙和聚酯为原料的，经挤出单向拉伸制得。因其可塑性好，断裂拉力强，耐弯曲，比重轻，使用方便等优点。已在各领域中广泛作用。
