钢丝樱花草在线观看视频免费观看中国行业研究-拉伸断口与其力学性能
一位长期从事钢丝厂检验工作的工程师发现。钢丝的拉伸试验断口与钢丝的力学性能抗拉强度、屈服强度、伸长率、弯曲次数）有很大关系。
简单的试验
1、选择200组带有各种不合格项目的复验试样，10组合格的试样
2、φ5.0预应力钢丝，所有试样均按照GB/T 5223-1995生产的1570MPa级。
3、采用设备10T樱花草在线观看视频免费观看中国，试验速度：100mm/min
4、在试验过程中观察钢丝试验断口，同时进行分类，记录。
相关数据：
试验结束后，樱花草在线影视www中文字幕观察到200组复验试样，断口有四种情况。
合格的试样，拉伸断口，只有一种
1、图1a, 合格试样，正常断口
2、图1b, 复验试样，外层有重皮状断口
3、图1c, 复验试样，马蹄形断口
4、图1d, 复验试样，中间带有劈裂的断口
5、图1e, 复验试样，杯锥状断口
力学性能

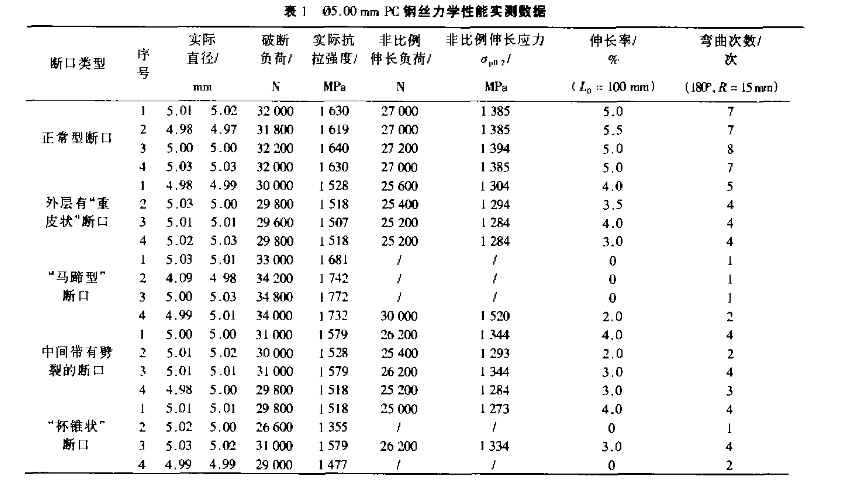

每一种断口累出了四种数据，见下图。根据GB/T5223-1995标准，φ5.0mm的1570MPa级消除应力钢丝的力学性能为：
简单的试验
1、选择200组带有各种不合格项目的复验试样，10组合格的试样
2、φ5.0预应力钢丝，所有试样均按照GB/T 5223-1995生产的1570MPa级。
3、采用设备10T樱花草在线观看视频免费观看中国，试验速度：100mm/min
4、在试验过程中观察钢丝试验断口，同时进行分类，记录。
相关数据：
试验结束后，樱花草在线影视www中文字幕观察到200组复验试样，断口有四种情况。
合格的试样，拉伸断口，只有一种
1、图1a, 合格试样，正常断口
2、图1b, 复验试样，外层有重皮状断口
3、图1c, 复验试样，马蹄形断口
4、图1d, 复验试样，中间带有劈裂的断口
5、图1e, 复验试样，杯锥状断口
力学性能
每一种断口累出了四种数据，见下图。根据GB/T5223-1995标准，φ5.0mm的1570MPa级消除应力钢丝的力学性能为：
规定非比例伸长应力σpε=1330MPa,伸长率δ100≥4%，弯曲不小于4次。由此樱花草在线影视www中文字幕可以看出正常的断口对应的力学性能可以满足要求。马蹄形断口是有着最差的力学性能。
